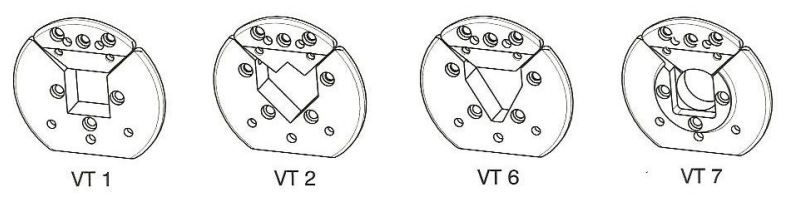

ESTE CHUCK O MANDRIL DE SEGURIDAD SE CARACTERIZA POR CONTAR CON EL INSERTO RE­EMPLAZABLE PATENTADO POR BOSCHERT. CON ESTA CARACTERISTICA, EL USUARIO PUEDE ES­PECIFICAR UNA ABERTURA CUADRADA, TRIANGULAR,  CUADRADO CON CIRCULAR  (VT-7 QUE PRODUCE MENOR VIBRACIÓN.

LA VENTAJA DE ESTE MODELO DE CHUCK DE SEGURIDAD TIPO VT DE BOSCHERT ES QUE FUE DISEÑADO PARA APLICACIONES DE ALTA VELOCIDAD. GRACIAS AL DISEÑO DE INSERTO REEM­PLAZABLE, SE OBTIENE UNA CONCENTRICIDAD MAS PRECISA QUE LA COMPETENCIA, ES DECIR, MENOR VIBRACION DURANTE EL ARRANQUE Y MAYOR TIEMPO DE VIDA POR EL REDUCIDO DESGASTE ENTRE LA FLECHA Y LA ABERTURA,

SI SE DESGASTA EL INSERTO POR EL USO, SE PUEDE REEMPLAZAR CON UNO NUEVO CON FACILIDAD.

Para insertos VT-2 y VT-6 se requiere una transmisión radial

Estos Chucks con insertos reemplazable pueden cambiarse rápida y fácilmente en la máquina. El tiempo para realizarlo es mínimo. Cualquier forma o tamaño de inserto puede seleccionarse. Boschert puede suministrarle  los insertos a diferentes durezas para ofrecer un ensamble perfecto entre el inserto y la flecha.



Características de los Chucks Boschert con Inserto VT



·      Volante Cromado

·      Protección de Hule para Dedos

·      Rápido cambio de inserto

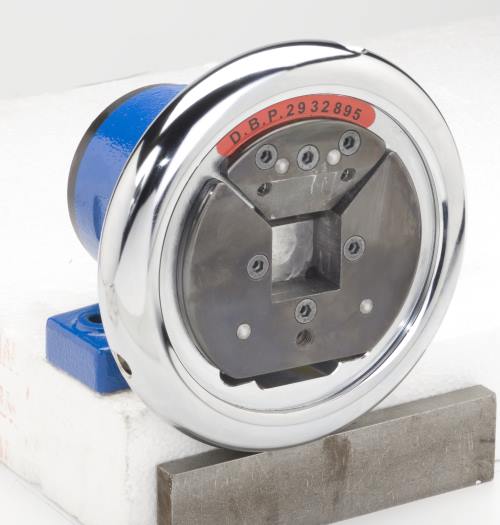

Datos técnicos de los Chucks VT-1





Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120



Todos los tipos están disponibles en montaje de pedestal o de brida.



Inserto VT-6 (espiga triangular).



Características:



·      Concentricidad perfecta con la posibilidad de transmitir alto par de torsión

·      Muy fácil para montar la flecha

·      Alta velocidad hasta 1350 RPM (velocidades mayores sobre pedido)



Datos técnicos para los Chucks con inserto VT-6



Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120





Todos los tipos están disponibles en montaje de pedestal o de brida



Inserto reemplazable VT-7



Características:



·      Abertura circular para operar a perfectas altas velocidades

·      Cuadro separado para transmitir par de torsión

·      Gira suavemente la flecha

·      Altas velocidades hasta 1350 RPM (velocidades mayores sobre pedido)

·      Fácil montaje con juego cerca de cero entre flecha y Chuck





Datos técnicos para los Chucks con inserto VT-7



Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120



Todos los tipos están disponibles en montaje de pedestal o de brida





Inserto Reemplazable VT PDF



















  • PDF



 Ver PDF

Boschert Lager 22-30




 Ver PDF

Boschert Lager 30-40



 Ver PDF

 Boschert Lager 40-50



 Ver PDF

Boschert Lager 50-80

Características BOSCHERT Chucks con inserto

  • Chucks VT-1
  • Inserto VT-6 (espiga triangular)
  • Inserto reemplazable VT-7
  • PDF

Datos técnicos de los Chucks VT-1


Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120

Todos los tipos están disponibles en montaje de pedestal o de brida

boschert

Características:

  • Concentricidad perfecta con la posibilidad de transmitir alto par de torsión
  • Muy fácil para montar la flecha
  • Alta velocidad hasta 1350 RPM (velocidades mayores sobre pedido)

Datos técnicos para los Chucks con inserto VT-6


Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120

Todos los tipos están disponibles en montaje de pedestal o de brida



boschert

Características:

  • Abertura circular para operar a perfectas altas velocidades
  • Cuadro separado para transmitir par de torsión
  • Gira suavemente la flecha
  • Altas velocidades hasta 1350 RPM (velocidades mayores sobre pedido)
  • Fácil montaje con juego cerca de cero entre flecha y Chuck

Datos técnicos para los Chucks con inserto VT-7


Tipo

Peso Máximo (Kg)

Par de Torsión (Nm)

Dimensión del cuadro (mm)

22-30

800

180

22-30

30-40

1600

350

30-40

40-50

2800

1100

40-50

50-80

7000

2350

50-80

80-120

12000

10000

80-120



Todos los tipos están disponibles en montaje de pedestal o de brida
