Mandril/Chuck de Seguridad

 Chucks con inserto Para aplicaciones de alta velocidad y alto par de torsiónRápido cambio de inserto reemplazable
 Chucks C Para aplicaciones de menor RPMMás económico
 Chucks deslizantes Sigue diferentes longitudes de flechas neumáticasAjuste lateral de bajo costo.

¿Cómo funcionan los Chucks Boschert?

A.- El eje del rollo se carga por la parte superior para empezar la operación de desembobinado/embobinado.
B.- Los Volantes de cierre del mandril de seguridad se cierran para asegurar el eje del rollo.
C.- El eje del rollo puede ahora operarse con menor vibración.
D.- Una vez se haya terminado la operación de desembobinado / embobinado, los anillos de cierre se inclinan y se retira el eje cargado del rollo.Este proceso también funciona en reversa para desbobinar el rollo.

 Los mandriles/Chuck  de seguridad de Boschert permiten cambios de los rollos y una operación más segura. También, mediante la reducción de la vibración del eje, el mandril de seguridad de Boschert provoca un menor desgaste de su máquina.

Lo que le permite el ahorro de dinero.

Capacidades:

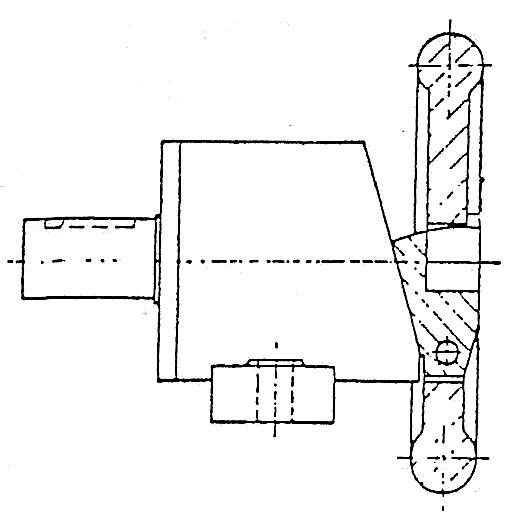

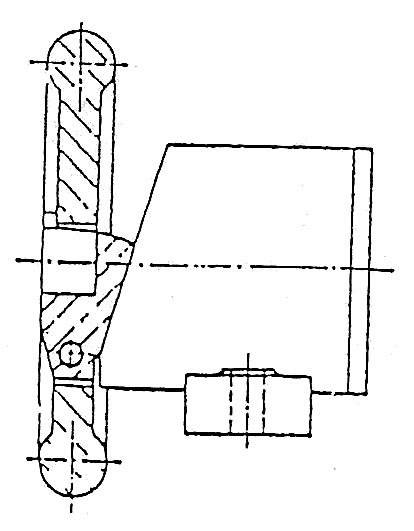

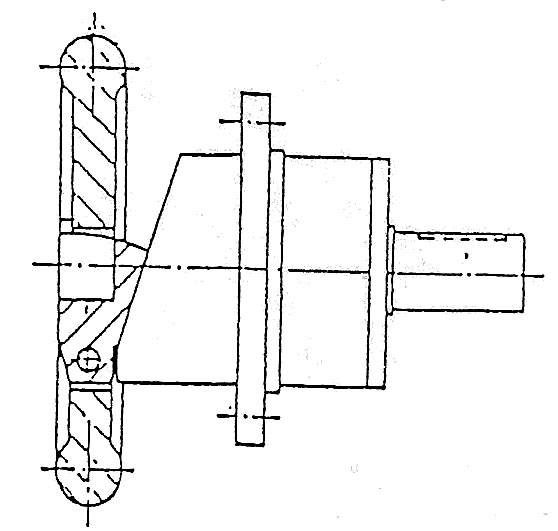

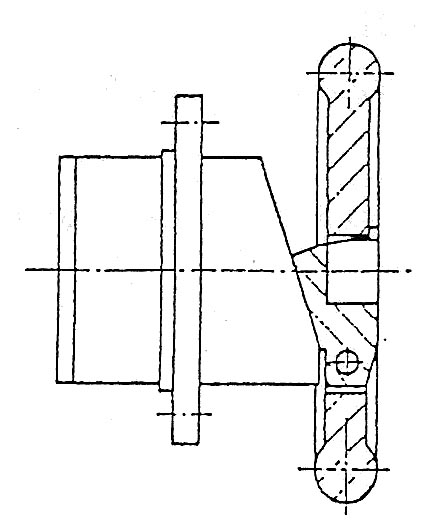

Mandril de Pedestal con Prolongación de EjeMandril de Pedestal sin Prolongación de EjeMandril de Brida sin Prolongación de EjeMandril de Flange con Prolongación de Eje para transmisión
TAMAÑO MÁXIMA CAPACIDAD DE CARGA (LIBRAS)MÁXIMA CAPACIDAD DE TORQUE (LIBS/PIE)MÁXIMAS REVOLUCIONES POR MINUTOMÁXIMA APERTURA QUADRADA PARA RECIBIR ESPIGA DEL EJE
Mini 14-233029135020mm .75
19-2588090135025mm 1″
22-30 1,760130135030mm 1.25″
30-40 3,520 2501,35040mm 1.5″
40-50 6,200 8001,35050mm 2″
50-80 15,40 1,700 1,110 80mm 3.125″
80-120 26,4507,300900120mm 4.75
120-180 48,50014,800700180mm 7″
170-200 70,54618,500500200mm 7.875
 170-230 141,09230,300500230mm 9″

Materiales PDF

 Ver PDF

Boschert Laguermini 14-20

 Ver PDF

Boschert Laguer 19-25

 Ver PDF

 Boschert Lager 22-30

 Ver PDF

Boschert Lager 30-40



 Ver PDF

 Boschert Lager 40-50



 Ver PDF

 Boschert Lager 50-80
