Base de alineación de orilla intermedia  de pivote desfasado, conocida también como “OPG”

(Offset Pivot Guide).









  • Bases intermedias de uno y de doble rodillo




Conocidas también como Kamberoller, este tipo de bases tienen requerimientos de distancia de entrada y salida, para obtener un buen funcionamiento. Para la de un solo rodillo requieren de una distancia de entrada mínima de 2 a 3 anchos y una salida a 90 grados mínima de medio ancho del material. Para el caso de la de doble rodillo requiere mínimo de 2 a 3 anchos del material, para material elástico se necesita menor distancia y para material rígido (como papel o cartón) se necesita de mayor distancia.

  • Bases para desembobinado y embobinado.



Para que éstas operen correctamente se recomienda utilizar rodamientos lineales, por tener menor coeficiente de fricción, que permite utilizar actuadores o cilindros hidráulicos más chicos. Nótese en los dibujos que la base de desembobinado lleva el sensor fijo al piso y el rodillo loco se mueve con la base de alineación; en la base de embobinado el rodillo loco va fijo al piso y el sensor se mueve con la base.

  • Base de Alineación de Puerto Defasado "OPG"



  • La más versátil de las bases Intermedias
  • Se puede montar Horizontal, pegada al techo,
  • En forma vertical, en "U" o en "Z"






Ejemplos de aplicación de alineación desenredado/enredado o intermedios

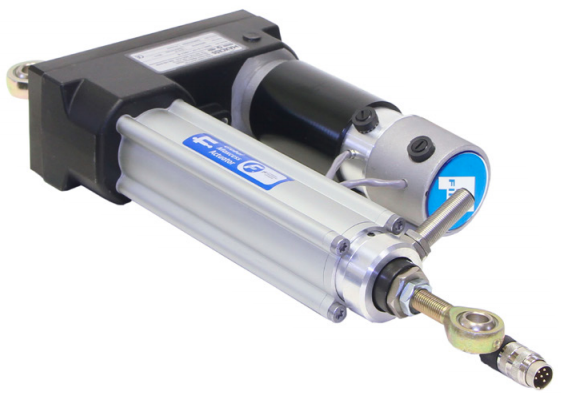

Actuador:

Es un Motor de corriente directa, conectado a un husillo que produce movimiento hacia adentro o hacia afuera para corregir la alineación.

Puede llevar un sensor (o no) para que se pare al centro de la carrera. Utilizado con sistemas de Alineación medianos o grandes.

Pregunte por precios y tiempos de entrega: Fife Base de Alineación de Orilla Intermedias OPG
